產品名稱：1串鐵鋰5A單節鋰電池保護板
物料編碼:1S-4145-D707003
生產廠家：恒創興
規格型號:HCX-4145

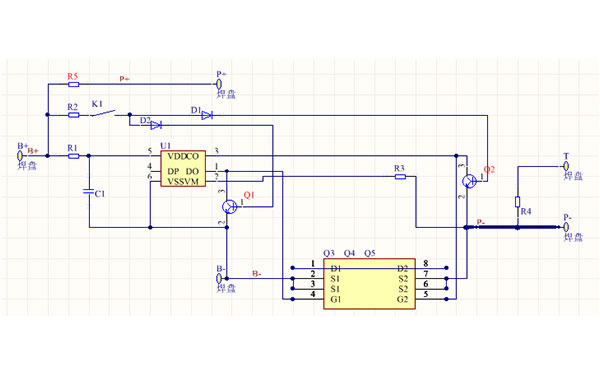

1.原理圖Schematic diagram



2.關鍵元件清單PCB Parts list

物料名稱	規格參數	封裝方式	用量/PCS	貼片位置
PCB	63*8.5*1.0mm/FR-4/1.0OZ 綠油白字噴錫 ROHS		1
IC	R5478N184CJ	SOT-23-6	1	U1
MOS	8205	TSSOP-8	3	Q3 Q4 Q5
溫度開關	/	/		K1
PTC	/	/	/	R5
NTC	/	/	/	R4

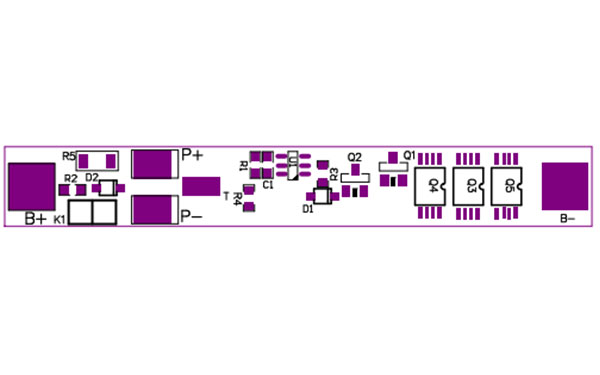

3.焊盤描述 Pad description

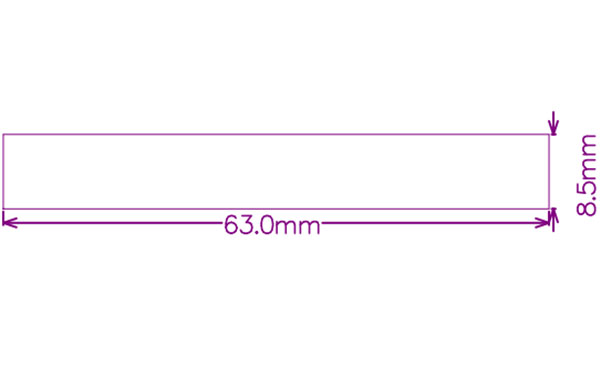

4.尺寸dimensions (unit: mm)

5.PCB布線圖PCB Layout

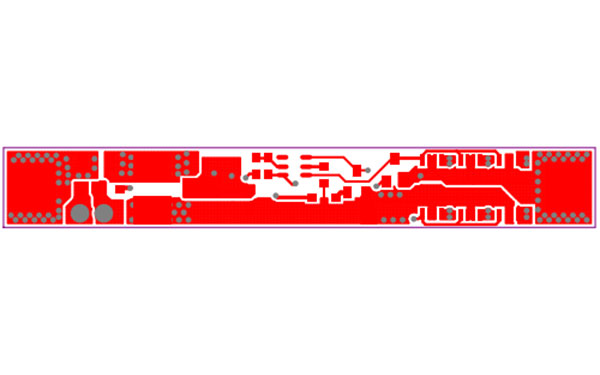

Top layer

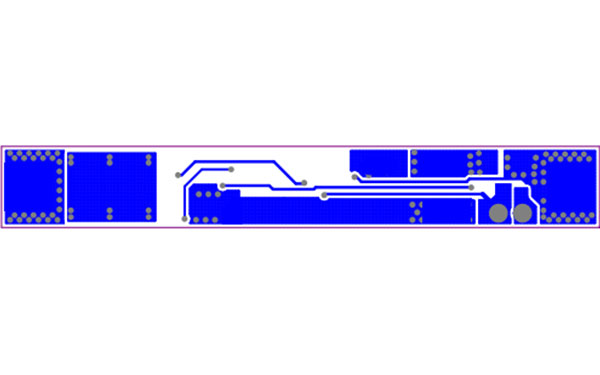

Bot layer

6.技術參數Technical Parmeter

項目	符號	詳細內容	標準
過充保護	VDET1	過充電檢測電壓	3.65±0.025V
	tVDET1	過充電檢測延遲時間	0.7S—1.3S
	VREL1	過充電解除電壓	3.65±0.05V
過放保護	VDET2	過放電檢測電壓	2.5±0.065V
	tVDET2	過放電檢測延遲時間	14ms—26ms
	VREL2	過放電解除電壓	3.0±0.1V
過流保護	VDET3	過電流檢測電壓	200mV±20mV
	IDP	過電流保護電流	13±4A
	tVDET3	檢測延遲時間	8ms—16ms
短路保護	TSHORT	檢測延遲時間	230-500us
		保護解除條件	斷開負載/充電激活
過溫保護	COTP	充電過溫保護	/
	DOTP	放電過溫保護	/
內阻	RDS	主回路通態電阻	RDS≤50mΩ
消耗電流	IDD	工作時電路內部消耗	7μA（MAX）

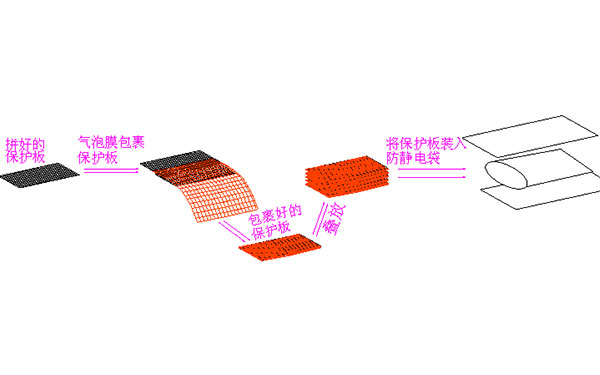

7.包裝及運輸指引
包裝：將拼板成品用防靜電珍珠棉隔開，疊好，放入防靜電袋中。
運輸：用快遞或派專人送貨到貴司。
注意：運輸過程中，應注意防潮、防濕，避免擠壓、碰撞等，以免保護板變形。
